适用范围APPLICATION SCOPE
用于地下水的抽取
供水和灌溉系统
降低地下水位，增压及各种工业用途
结构和技术特点STRUCTURE&TECHNICAL FEATURES
不锈钢深井潜水泵适用范围广（抗腐蚀性强）
内部结构可靠并采用不锈钢材质，适用寿命长
配备充油式电机
效率高
充油式电机:
4”电机，单相，最大功率1.5kw
4”电机，三相，最大功率7.5kw
6”电机，三相，功率为9.2kw至30kw
输送介质:
输送稀薄、清洁、不含固体颗粒和纤维的非易燃易爆的液体
PH值：6.5~8.5
输送的液体密度比水密度大时，必须相应提高配用电机的功率
适用温度:
适用介质温度：0℃~20℃
使用环境温度：40℃

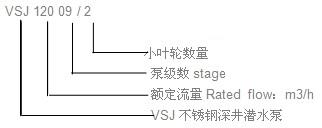

型号说明：
性能参数表:
|
泵型号 |
VSJ1 |
VSJ3 |
VSJ5 |
VSJ8 |
VSJ12 |
VSJ16 |
VSJ30 |
|
额定流量m3/h |
1 |
3 |
5 |
8 |
12 |
16 |
30 |
|
流量范围m3/h |
0.4~2 |
1.2~4 |
2.5~6.5 |
3~11 |
6~18 |
6~22 |
8~38 |
|
最大压力bar |
28 |
25 |
22 |
26 |
15.5 |
28 |
27 |
|
电机功率kW |
0.37~2.2 |
0.37~3 |
0.37~4 |
0.75~7.5 |
1.5~7.5 |
0.75~7.5 |
0.75~7.5 |
|
最高效率 % |
44 |
53 |
59 |
60 |
60 |
70 |
72 |
|
管路接口G “ |
1 1/4 |
1 1/4 |
1 1/2 |
2 |
2 |
2 1/2 |
3 |
|
泵型号 |
VSJ42 |
SJ60 |
SJ75 |
SJ95 |
SJ120 |
SJ150 |
|
|
额定流量m3/h |
42 |
60 |
75 |
95 |
120 |
150 |
|
|
流量范围m3/h |
10~60 |
10~75 |
30~100 |
40~120 |
60~150 |
80~180 |
|
|
最大压力bar |
26 |
29 |
38 |
34 |
25 |
23 |
|
|
电机功率kW |
0.75~7.5 |
2.2~37 |
7.5~75 |
9.2~75 |
11~110 |
9.2~110 |
|
|
最高效率 % |
74 |
79 |
79 |
80 |
77 |
77 |
|
|
管路接口G “ |
3 |
4 |
5 |
5 |
6 |
6 |
|
主要部件材质
|
序号 NO. |
名称 |
材料 |
AISI |
|
1 |
电机轴 |
|
|
|
2 |
支架 |
不锈钢 |
AISI304 |
|
3 |
滤网 |
不锈钢 |
AISI304 |
|
4 |
泵轴 |
不锈钢 |
AISI316 |
|
5 |
拉紧件 |
不锈钢 |
AISI304 |
|
6 |
叶轮 |
不锈钢 |
AISI304 |
|
7 |
轴圈 |
NBR |
|
|
8 |
叶轮格套 |
不锈钢 |
AISI304 |
|
9 |
导叶 |
不锈钢 |
AISI304 |
|
10 |
浮动环 |
NBR |
|
|
11 |
口环 |
PVC |
|
|
12 |
垫圈 |
不锈钢 |
AISI304 |
|
13 |
螺母 |
不锈钢 |
AISI304 |
|
14 |
支撑 |
NBR |
|
|
15 |
阀盖 |
不锈钢 |
AISI304 |
|
16 |
阀底 |
NBR |
|
|
17 |
出水体 |
不锈钢 |
AISI316 |
|
18 |
挡圈 |
不锈钢 |
AISI304 |
|
19 |
电缆护套 |
不锈钢 |
AISI304 |
