结构和技术特点
铸铁管道泵，部分叶轮材质为不锈钢
品种齐全，实用性强优秀水力模型，性能稳定，制造精良，具有极好的动静平衡，并可根据
要求采用不同材质。
进口轴承，振动小，噪音低。
采用机械密封，保证不损轴心，不漏水，使用寿命长。
电机与泵可分离式结构，泵部分设计为可拉出形式，可以在不影响管路系统的情况下对泵进行维修。
VLP200及以上口径的产品设计采用整体便拆式机械密封，更换密封，无需拆卸电机。
适用范围
供热和空调系统的冷热水循环
民用、工业和农业方面的供水
农村地区的供水系统

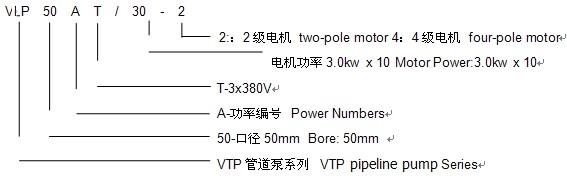

型号说明
运行条件
输送液体:清洁、稀薄、非侵蚀、非易燃易爆，且不含有任何可能造成机械或化学损害
的固体颗粒和纤维的液体,在液体粘稠或密度较大情况下使用会造成泵特
性曲线的下降和能耗的增加。
液体温度：
-15℃～110℃
环境温度: 最高40℃
系统压力：12bar,定制为25bar
剖面图和材料
|
序号Number |
说明 NAME |
材料 MATERIAL |
|
1 |
泵体 Pump Body |
铸铁HT200 |
|
2 |
叶轮Impeller |
铸铁/不锈钢HT200/0Cr18Ni9 |
|
3 |
泵头Pump Head |
铸铁HT200 |
|
4 |
机械密封Mechanical Seal |
碳/碳化Carbon/SiliconCarbide |
|
5 |
防护板Guard Plate |
不锈钢0Cr18Ni9 |
|
6 |
轴Shaft |
不锈钢2Cr13 |
|
7 |
放气螺栓Deflation Bolt |
不锈钢0Cr18Ni9 |
|
8 |
O型圈O ring |
丁腈橡胶NBR |
|
9 |
螺母Nut |
不锈钢0Cr18Ni9 |
|
10 |
联轴器Coupling |
碳钢Carbon Steel |
