技术特征
稳定可靠 简洁经济
全封闭叶轮结构:优秀的水力模型,效率高,抗气蚀性能强。
单端面机械密封:结构简单,密封性能好,使用寿命长,维护方便(符合ISO3069标准)。
叶轮平衡:叶轮按ISO1940-2000,G6.3级校准平衡,运行时振动小,大大提高了轴承和机封的使用寿命。严格的质量保证体系,先进的装配工艺,也为vano产品稳定的性能提供了坚实的保障。
结构稳定 噪音更小

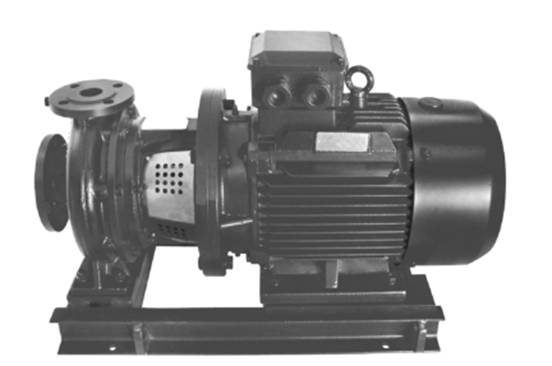

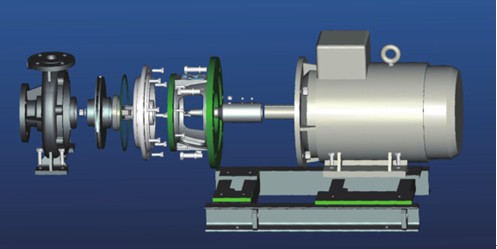

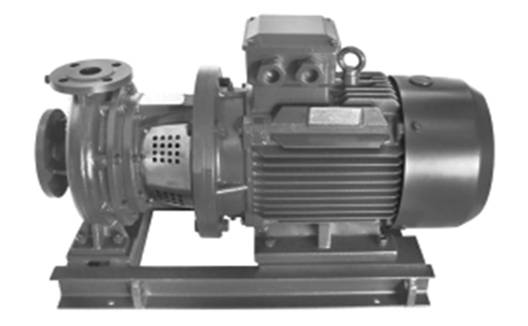

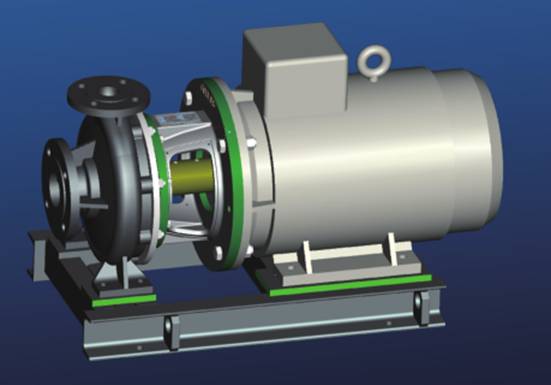

VIS采用短轴直联设计,泵头部分无轴承体部件,零件数量小,装配可靠性高,。通过零件尺寸保证轴对中,整泵同心度好,运行过程中振动、噪音更小。
结构简洁 维护便捷
VIS泵结构简洁,无轴承体部件,安装,拆卸时无需轴对中,维护更加方便。
结构紧凑 占地空间小
由于采用短轴直联设计泵整体尺寸更短,占用空间更小。
易损件少 维护成本低
无轴承体部件上的轴承,油封等易损件,使用过程中,减少了备件库存,大大降低了维护成本。
极具性价比
在秉承VIS产品固有的卓越水力模型和严格质量保证体系,稳定可靠性能的同时,VIS泵以简洁紧凑的结构设计、简单便捷的安装维护,为用户和市场提供了一款极具性价比的系列产品。
技术参数
VIS系列新产品是从VISO系列产品中衍生出来的一款直联短轴产品,两者水力性能一致,前者结构更加简单。VISO以独特的结构及一贯的优异性能,使其成为矿业及建筑业供水,灌溉的理想选择。制造标准:GB/T5656-2008/ISO5199:2002。
设计方案
VIS系列端吸泵采用独特的短轴设计结构与带底座设计,同时水力部件与VISO系列产品通用。VIS系列产品在保持原有优秀水力性能的基础上,和VISO产品有很好的互换性。
泵送介质
泵送液体以不易燃的、低粘性的为宜,而且液体中不能含有较大体积的固体颗粒(固体物含量‘按质量计’不大于0.01%)磨损物质以及纤维。其他的介质请联系VANO或授权分销商。
产品材料
VIS轮及耐磨环,420不锈钢轴。VIS系列也可以通过订制流程,选择以下材料,适应更广范围的应用:
l 球墨铸铁
l 铜合金
l 304不锈钢
l 316不锈钢
l 双相不锈钢
轴
VIS轴通过三维优化,精密加工,使其成为整泵安全,可靠的核心零件。轴在叶轮端保持原有的锥形轴设计,可以确保在运转状态下的可靠锁紧,同时也可以方便维修时叶轮的拆卸。轴在机电端采用独特的轴套形式,在保证结构可靠、安全的前提下,又能使得安装、拆卸时方便,快捷。轴的材质设计可以按照需求更改。
轴封
VIS系列的轴封为机械密封,标准材料包括:石墨/陶瓷/氟橡胶。如果介质的温度高或含量高,对密封件有特殊的要求,请联系VANO或授权分销商。
法兰
VIS系列标准配置法兰符合GB17241.6,也可根据客户要求按照ANSI、JIS、AS标准设计
运行条件
流量: 最大流量400m3/hr
扬程: 最大扬程160m
介质温度: -15℃~85℃
最大工作压力: 16Bar或25Bar(当壳体选择高强度材质时)
标准配置主要参数表
泵 |
单位 |
1系列 |
2系列 |
3系列 |
1.法兰孔 |
|
GB/T17241.6-1998PN16标准,可根据需求改变 |
||
2.叶轮结构 |
|
单吸双密封型 |
||
叶轮和电机 |
||||
3.电机安装方式 |
|
B35 |
||
4.电机频率 |
Hz |
50 |
||
轴 |
||||
5.轴径(叶轮处) |
mm |
25 |
35 |
45 |
机械密封 |
||||
6.机械密封材质 |
|
石墨/陶瓷/氟橡胶 |
||
7.机械密封规格 |
mm |
32 |
43 |
53 |
运行极限值 |
||||
8.最大工作压力 |
Bar |
16 |
||
9.最大出口压力 |
Bar |
24 |
||
10.机封最高承受温度 |
℃ |
100 |
